Anlagen

Hier findet ihr alle Infos rund um die Anlagenliste.

Allgemein

Jede Komponente muss einer Anlage zugewiesen sein. Anlagen werden in der Anlageliste erfasst. Die Anlagennummer kann nicht mehr geändert werden, alle anderen Angaben können später noch angepasst werden.

Damit Komponenten ins Kelpy importiert werden können, müssen die Anlagennummern bei allen Komponenten in CAD vergeben sein.
Keine Anlagenummer = Kein Import in Kelpy.

Eingaben in der Anlagenliste

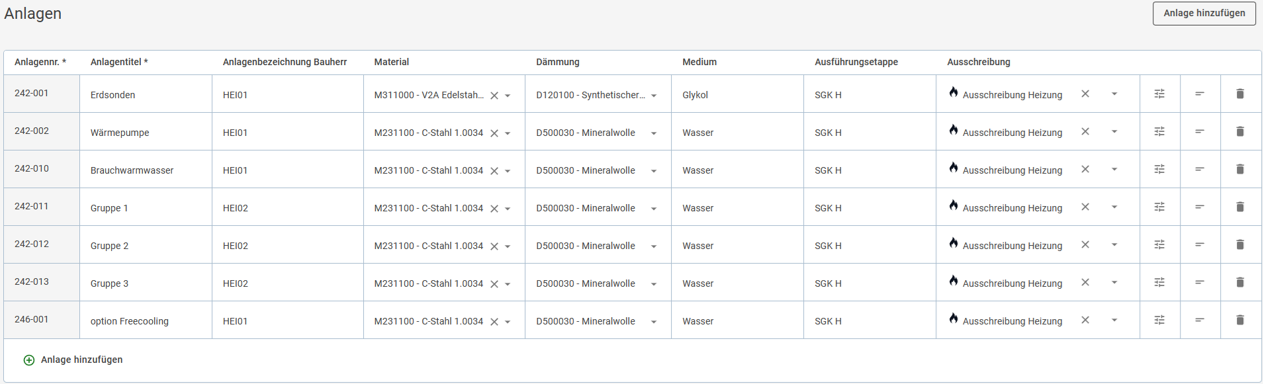

Anlagen | Anlagenliste

Anlagennummer

Die Anlagennummer dient als Identifikator für diverse Schnittstellen und ist Bestandteil der RMB-ID.

Die Anlagennummer ist nach der klassischen BKP-Struktur aufgebaut. Eine Lüftungsanlage heisst also z.B. 244-001. Wir verwenden aus einem simplen Grund keinen Punkt und stattdessen einen Bindestrich: Excel. Ein Bindestrich führt dazu, dass der Ausdruck nicht mehr als Dezimal sondern als String interpretiert wird. Das ist ab der zehnten Anlage überaus hilfreich. 244-010 bleibt nämlich die zehnte Anlage, während 244.10 im Dezimalformat von Excel ohne andere Formatierung als 244.1 interpretiert wird.

Wir sind übrigens nicht die Einzigen, die sich mit diesem Excel-Verhalten herumschlagen: Wissenschaftler benennen menschliche Gene um - wegen Excel (siehe watson.ch)

Anlagennummern sind der Durchgängigkeit halber immer 3-Stellig. Also wie erwähnt z.B. 244-001 oder 246-023. Die hinteren drei Stellen sind Projektspezifisch zu definieren. Mehr zu den Abgrenzungen von Anlagen im Kapitel Anlagemodule. Bei den vorderen drei Stellen ist die korrekte BKP-Bezeichnung zu verwenden.

Achtung: Gewisse Automatisierungen funktionieren nur in Anlagen, die mit der korrekten BKP bezeichnet sind. Beispielsweise werden Bezeichnungsschilder nur in Anlagen generiert, die mit BKP 24x starten. Siehe hier Generierte Komponenten.

Die BKP-Struktur in Kelpy weicht beim Gewerk Sanitär von der offiziellen BKP-Struktur ab. Dies, um die Struktur mit den übrigen Gewerken zu harmonisieren und da im Gewerk Sanitär mit der SIA NPK und weniger mit der BKP-Struktur gearbeitet wird. Daher wird die korrekte Anlagennummerierung in Kelpy für das Gewerk Sanitär ausführlich unter Sanitär-Leitfaden behandelt.

Anlagentitel

Der Titel ist eine Pflichteingabe, kann jedoch im Nachhinein angepasst werden. Der Anlagentitel wird automatisch auf alle Komponenten der entsprechenden Anlage vererbt, in dem er im Attribut Klartext Anlage (bzw. Anlagenbezeichnung) angezeigt wird. Der Anlagentitel wird auch im Leistungsverzeichnis angezeigt.

Anlagenbezeichnung Bauherr

Falls nötig kann eine zweite Bezeichnung angegeben werden, z.B. Wenn der Kunde spezifische Anlagennummern oder Bezeichnungen wünscht (LUE01, oder ähnliches). Diese Bezeichnung wird auch auf alle Komponenten vererbt. Es handelt sich um eine optionale Eingabe.

Material und Dämmung

Material: Pro Anlage kann ein Anlagematerial gewählt werden. Dieses bezieht sich dann auf alle Leitungen (unter BKP 1) in der Anlage, die noch kein Material haben. Die gewählte Materialspezifikation wird auf alle 1ner BKPs vererbt und kann auch auf den Komponenten angepasst werden. Der Klartext des Materials wird im Attribut Material 1 angezeigt. Die Materialspezifikation besteht aus einer hierarchisch aufgebauten 6 stelligen Nummer (Mxxxxxx).
Alle Materialien sind hier zu finden.

Dämmung: Die Dämmungen funktionieren exakt wie die Materialien und haben auch eine 6 Stellige Nummer (Dxxxxxx). Der Klartext der Dämmung wird in Material 2 angezeigt.
Alle Dämmungen sind hier zu finden.

Es muss immer eine Dämmung hinterlegt werden, ansonsten gibt es ein Warnzeichen !
Tipp: D000000 heisst keine Dämmung und ist immer ein zulässiger Wert.

Umhüllungen: Umhüllungen der Dämmung können ebenfalls über die Dämmungsnummer eingetragen werden - sie entspricht den letzten zwei Zeichen. Der Klartext der Umhüllung wird in Material 3 angezeigt.
Alle Umhüllungen sind hier zu finden.

Schnellauswahl Materialien Heizung & Kälte

Hier findet ihr die häufigst verwendeten Schnellauswahlen von Material, Dämmung und Umhüllung für die Gewerke Heizung und Kälte.

Material-Nummer	Bezeichnung	Details
M113200	Stahl schwarz Rostschutzanstrich Heizung	Stahl schwarz 37.0; 1.0254, mit Anstrich
M115200	Stahl schwarz Kälteanstrich	Stahl schwarz 37.0; 1.0254, Pestalozzi Stahl P 235TR1, 2 Komponenten Epoxidharz
M231100	C-Stahl press Heizung	C-Stahl 1.0034, Geberit Mapress C-Stahl
M311100	V2A press Kälte	V2A Edelstahl 1.4301 x 5 CrNi 18 10, Geberit Mapress Heizung 1.4301
M311400	V2A geschweisst	V2A Edelstahl 1.4301 x 5 CrNi 18 10, Kindlimann Nahtloses Edelstahlrohr 1.4301
M322100	V4A press Trinkwasser	V4A Edelstahl 1.4401 x5CrNiMo 17 12 2, Geberit Mapress 1.4401
M520000	PE HD (Achtung PN-Stufe beachten)	PE100
M211100	Gewinderohr verzinkt	Stahl 33.0, mittelschwer verzinkt
M511100	Abwasser PE	-
M561100	Abwasser PE silent	-
M212100	Lüftungskanal Standard	Stahlblech verzinkt, Dichtheitsklasse: SIA 382/1 – C Schmidlin Sendzimirverzinktes Stahlblech
M911300	Promatkanal Entrauchung	Promat Promatec AD

.

Dämmungs-Nummer	Bezeichnung	Details
D000000	Keine Dämmung	-
D4000 UU	Steinwolle	Wärmeleitfähigkeit Lambda: 0.03-0.05 W/m/K
D3101 UU	PIR Schalen	Wärmeleitfähigkeit Lambda: <0.03 W/m/K
D1104 UU	Synthetischer Kautschuk Armaflex AF (normal)	Wärmeleitfähigkeit <0.037 W/m/K, Diffusionswiderstandszahl µ > 7000
D1201 UU	Synthetischer Kautschuk halogenfrei Armaflex NH	Wärmeleitfähigkeit <0.037 W/m/K, Diffusionswiderstandszahl µ > 7000
D1404 UU	Synthetischer Kautschuk Brandschutz Armaflex Protect	Wärmeleitfähigkeit <0.056 W/m/K, VKF-Nr.: 17852

.

Umhüllungs-Nummer	Bezeichnung	Details
UU = 10	Umhüllung PVC Folie	Halogenfreie Kunststoff-Folie, 0.30 mm dick, BKZ 5.3, Temperaturbeständig -20°C bis +65°C
UU = 30	Umhüllung Alu-Grobkornfolie	Korrosionsbeständige Alu-Grobkornfolie, 0.2 mm dick
UU = 50	Umhüllung Alu-Blechummantelung Stucco	Aluminium Leichtmetallblech mit stuccogeprägter Oberfläche

Schnellauswahl Materialien Lüftung

Die Schnellauswahl Lüftung folgt.

Schnellauswahl Materialien Sanitär

Hier findet ihr die häufigst verwendeten Schnellauswahlen von Material, Dämmung und Umhüllung für das Gewerk Sanitär.

Material-Nummer	Bezeichnung
M322200	Edelstahlrohr 1.4401
M324000	Edelstahlrohr 1.4521
M830000	Rotguss
M840000	Messing
M544000	PE-Xc Rohr
M561100	PE Silent Rohr
M511100	PE Rohr

.
Kaltwasser - Dämmung & Umhüllung

Dämmungs-Nummer	Bezeichnung
D310000	PIR-Schalen Roh
D310010	PIR-Schalen mit PVC Folie
D310020	PIR Schalen mit Alu Folie
D310030	PIR-Schalen mit Alu Grobkorn Folie
D310040	PIR-Schalen mit Alu Blech
D310050	PIR Schalen mit ALU Blechummantelung Stucco
D310084	PIR Schalen mit V2a Umhüllung
D120100	Armaflex NH
D680100	Foamglasschalen
D140400	Armaflex Protect

.
Warmwasser - Dämmung & Umhüllung

Dämmungs-Nummer	Bezeichnung
D500000	Mineralwolle Roh
D500010	Mineralwolle mit PVC Folie
D500020	Mineralwolle mit Alu Folie
D500030	Mineralwolle mit Alu Grobkorn Folie
D500040	Mineralwolle mit Alu Blech
D500050	Mineralwolle mit ALU Blechummantelung Stucco
D310084	PIR Schalen mit V2a Umhüllung
D120100	Armaflex NH
D140400	Armaflex Protect

.
Schmutz- und Regenwasser - Dämmung

Dämmungs-Nummer	Bezeichnung
D710100	Geberit Isol
D120100	Armaflex NH
D240000	Dämmschlauch 4mm

Material anpassen

Falls im Laufe des Projektes das Material oder die Dämmung angepasst werden muss, kann dies einfach in der Anlage gemacht werden. Es werden dann alle Materialien respektive Dämmungen, die vor der Änderung dieselbe Nummer hatten, sowie alle leeren Definitionen angepasst.
Wenn man abweichende Materialien oder Dämmungen zur Anlagespezifikation vergeben möchte, kann man dies direkt im CAD Programm unter dem entsprechenden Attribute machen. Dafür wählt man sich die entsprechenden Bauteile an und vergibt ihnen die entsprechende Dämmung- und Materialspezifikation.
Achtung: Im CAD müssen die Attribute Materialspezifikation und Dämmungsspezifikation ausgefüllt werden, also die korrekte Mxxxxxx Nr. Die Attribute Material 1-3 (Klartext) werden automatisch durch Kelpy angepasst. Ein Anpassen dieser drei Attribute im CAD hat keine Wirkung und wird beim nächsten Import wieder überschrieben.

Medium und Etappe

Diese Werte können ebenfalls auf Stufe Anlage definiert werden. Die Übertragung auf alle Komponenten erfolgt analog wie bei «Material und Dämmung».

Ausschreibung

Im Feld Ausschreibung kann über ein Dropdown eine Ausschreibung zugewiesen werden. Die verfügbaren Ausschreibungen müssen vorgängig unter dem Navigationspunkt Ausschreibung erfasst werden. Sobald eine Ausschreibung gestartet worden ist (siehe Ausschreibungen), kann dieser keine Anlage mehr hinzugefügt oder entfernt werden.

Anlagenmodule

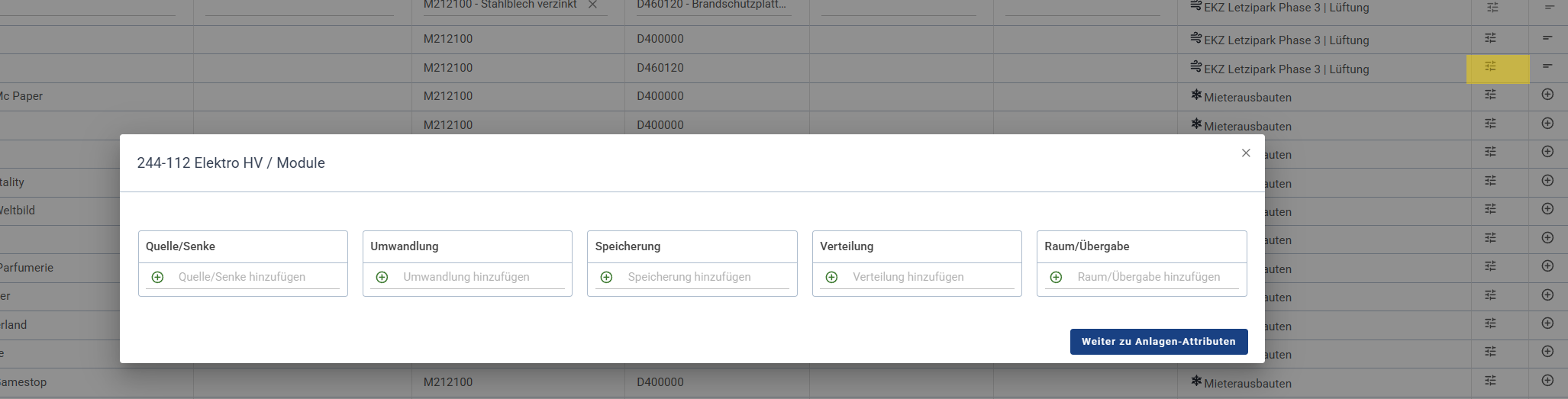

Unter dem gelb markierten Icon (siehe Bild) kannst du Anlagen nach SIA 411 (Modula-GT) klassifizieren.

Anlagen | ModulaGT

Ursprünglich als Kommunikationsinstrument für die interdisziplinäre Zusammenarbeit in der Gebäudetechnik konzipiert, bietet ModulaGT eine einheitliche Terminologie und standardisierte Darstellungsformen für alle beteiligten Gewerke. RMB nutzt diese Systematik zur Benennung und Klassifizierung technischer Systeme in Projekten. Das Klassifizierungssystem umfasst fünf Kategorien, die von Quelle/Senke über Umwandlung bis zur Speicherung die gesamte Gebäudeversorgung abdecken, ergänzt durch die Kategorie Verteilung und Raum/Übergabe für die Gebäudeerschliessung.

Eine wichtige Abgrenzung erfolgt dadurch, dass eine Anlage entweder nur ein einzelnes Modul abdeckt oder sich ausschliesslich auf Module im Bereich der Gebäudeversorgung bzw. der Gebäudeerschliessung beschränkt.

Damit ermöglichst du es RMB, Projekte auszuwerten und von ihnen zu lernen. Du wirst davon profitieren, indem die Ergebnisse dieses Lernens als Auslegehilfe oder Kostenprognose in Kelpy verfügbar sein werden. Damit dies möglichst schnell der Fall sein wird, sind wir darauf angewiesen, dass du alle deine Anlagen mit Anlagenmodulen spezifizierst.

Die weiterführende Funktion unter Weiter zu Anlagen-Attributen befindet sich aktuell noch in der Betaphase und betrifft diese Unterstützung bei Auslegung und Kosten.

Alle in Kelpy verfügbaren Anlagenmodule können unter Module eingesehen werden.

Beschreibung

Im Feld Beschreibung () kann die Anlagenbeschreibung erfasst werden. Diese wird im Leistungsverzeichnis gleich nach dem Anlagentitel angezeigt und entspricht dem klassischen BKP-Beschrieb. Die gewählten Abgrenzungen der Anlagen ist hier zu dokumentieren.
Sobald ein Text eingegeben wurde ändern das Icon () so sieht man schnell wo man schon etwas eingeben hat.

Löschen

Anlagen können gelöscht werden – ABER BEACHTE: sobald die Löschung gespeichert worden ist, kann die Anlage nicht wieder aktiviert werden. Sämtliche Komponenten in der Anlage werden gelöscht (manuell erfasste Komponenten sind unwiederbringlich gelöscht).
Tipp: Anstatt Anlagen zu löschen, kannst du diese auch einfach umbenennen und nicht mehr beachten.

Eingaben im CAD

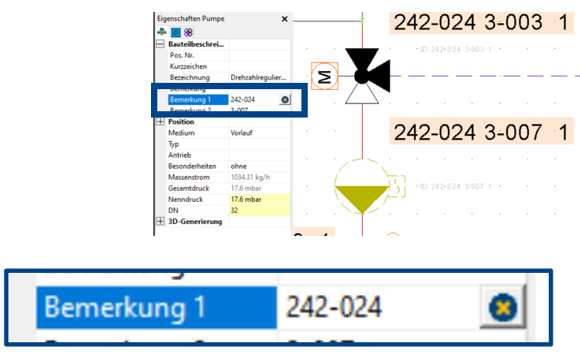

Damit die CAD-Komponenten nach Kelpy importiert werden können, muss die Anlagenummer den Komponenten vergeben werden. Dies geht am einfachsten über die Eingabe in der Nova Eigenschaft «Bemerkung 1»

Anlagen | Eingabe CAD

Die Anlagenummer ist der einzige Wert, der in den CAD-Attributen vergeben werden muss. Alles weitere erfolgt über Kelpy. Siehe auch Import.

Zur Info: In der Nova-Eigenschaft «Bemerkung 2» ist die RMB Artikelnummer hinterlegt. Dieser Wert darf nicht in den Schemata angepasst werden. Wenn man allgemeine Bauteile wie ein Quader im Modell benutzt, kann man diesem in der «Bemerkung 2» einem Bauteil zuordnen z.B. für ein ULK 0-009.
Die Vergabe aller Anlagenummern ist am einfachsten, wenn via Layergruppen alle Layer ausgeblendet werden und nur die BKP relevanten Layer wieder einblendet, die keine Nova-Eigenschaftsfelder haben (Textfelder, Beschriftungen, Masse usw.)
Zur Kontrolle der vergebenen Anlagenummern kann das Nova-Analysefenster oder die Auswahl einschränken Funktion verwendet werden. Die Kontrolle im Modell ist am einfachsten über das IFC auf Trimble Connect (Datentabelle) möglich.
