FAQ Base
In diesem Abschnitt findest du Antworten auf Fragen zu Kelpy Base.

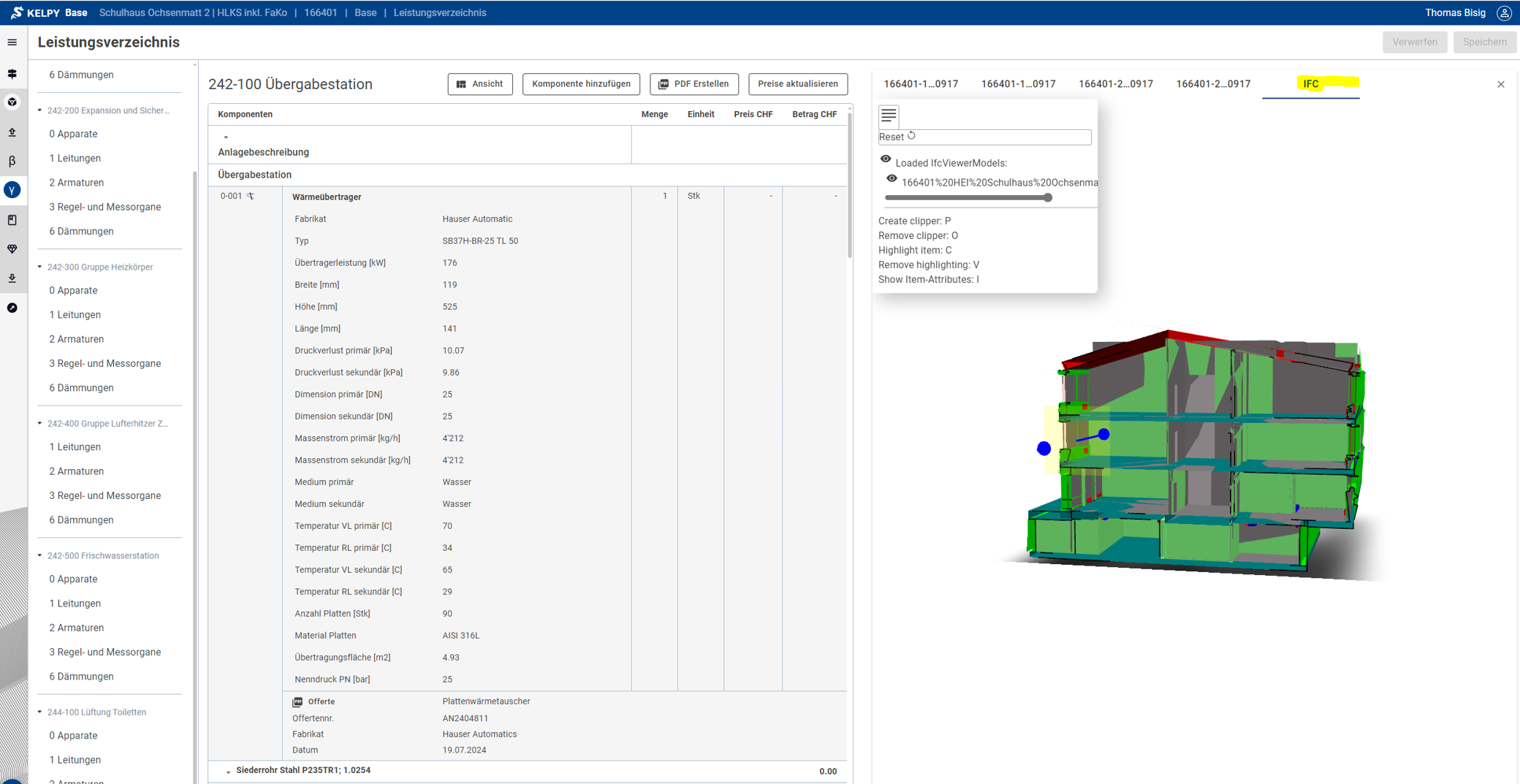

Ich habe ein IFC ins Kelpy geladen, kann es aber nicht sehen. Was kann ich tun?
Wenn du sowohl IFC- als auch PDF-Dateien in Kelpy hochgeladen hast, musst du das IFC explizit unter den Dokumenten auswählen.
Empfehlung: Für eine optimale Übersichtlichkeit empfehlen wir, pro Kelpy-Projekt nur 1 PDF und 1 IFC hochzuladen.
FAQ Base | IFC Auswahl
Kann ich optionale Bauteile oder Anlagen ausschreiben?
Kelpy hat keine integrierte Option für optionale Positionen. Alles, was im Leistungsverzeichnis (LV) enthalten ist, wird zusammengezählt, ausser es handelt sich um eine inkl.-Position.
Vorgehen für optionale Positionen:
- Erstelle eine neue, separate Anlage, die nur die optionale Position enthält
- Beachte: Optionen sind immer als Mehrkosten zu verstehen, nie als Minderkosten
- Die Unternehmer füllen dann alle Anlagen einschliesslich der Option aus
- Falls die Bauherrschaft die Option später nicht mehr wünscht, kann die optionale Anlage aus dem Offertenvergleich gestrichen werden

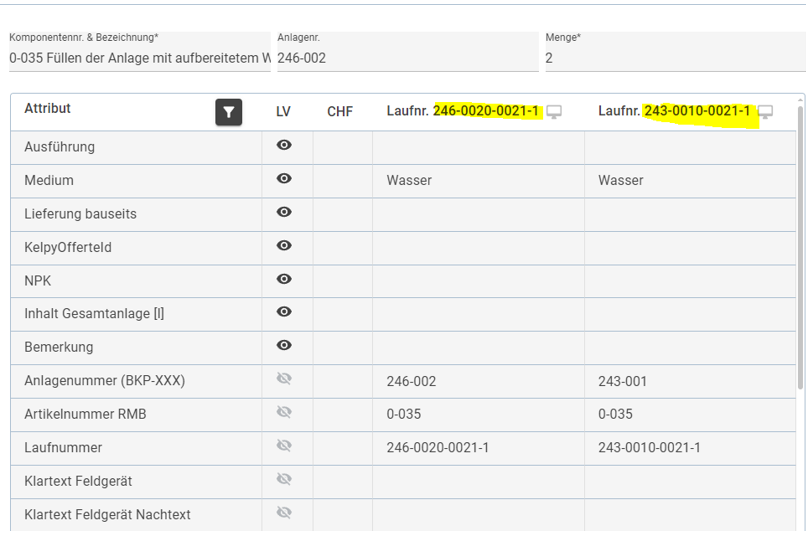

Ich kann bei einem erzeugten Bauteil keine Attribute ausfüllen. Warum?
Das ist systembedingt korrekt. Erzeugte Bauteile erhalten alle ihre Eigenschaften von ihrem übergeordneten (Parent) Bauteil.
So findest du das übergeordnete Bauteil:
- Im Helpy nachschlagen (Beispiel: Für 0-035 "Füllen der Anlage..." stammt die Information entweder vom Parent 0-002 "Expansionsgefäss" oder 0-043 "Expansionsgefäss mit Kompressor")
- Direkt im Kelpy anhand der RMB-Laufnummer das Parent-Bauteil ausfindig machen (Beispiel: 246-002; 0-002; 1 (BKP; Artikelnummer; Laufnummer) und 243-001; 0-002; 1 (BKP; Artikelnummer; Laufnummer))
FAQ Base | Erzeugte Komponenten
Ich möchte die Komponenten innerhalb einer Unter-BKP verschieben. Ist das möglich?
Die Standardansicht in Kelpy hat eine fixierte Struktur, die unabhängig davon bleibt, wer die Ausschreibung im RMB erstellt. Es ist jedoch möglich, mittels der Attribute eine eigene Sortierung vorzunehmen:

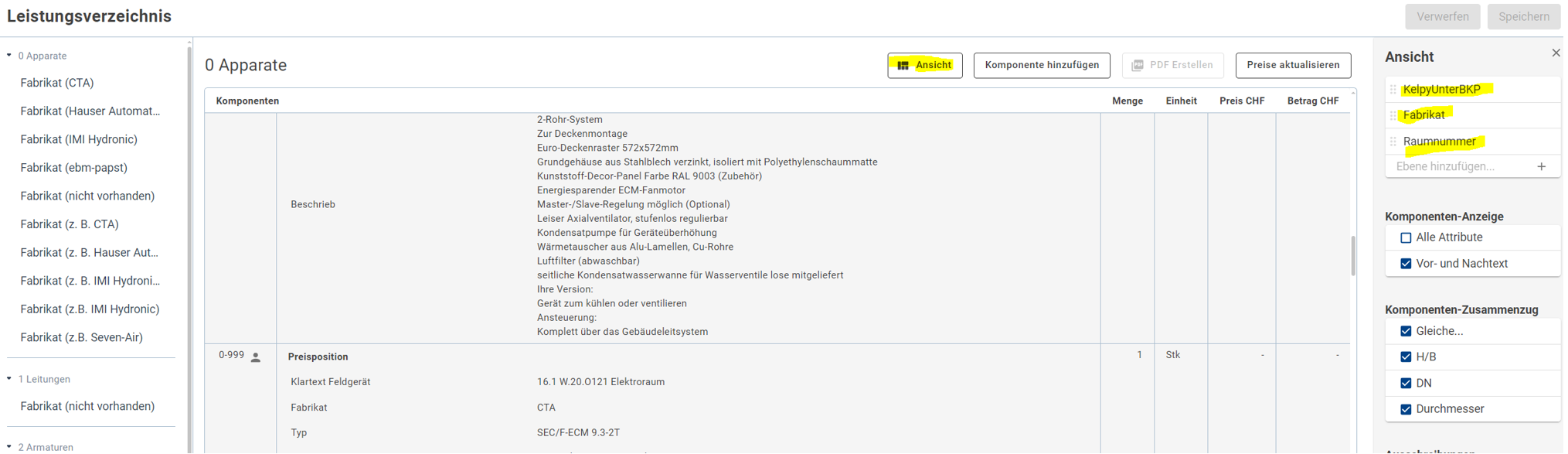

- Im Base-Modul: Unter "Ansicht" kannst du die Attribute auswählen, nach denen die Ausschreibung sortiert werden soll
- In Stage und Backstage: Hier ist diese Funktion über vorgefertigte Templates verfügbar
Hinweis: Sollten für Stage und Backstage zusätzliche Templates benötigt werden, kannst du diese gerne dem Kelpy-Team melden.
FAQ Base | Komponentenansicht
Warum muss ich die Länge in Millimeter eingeben?
Kelpy ist auf Millimeter eingerichtet, und auch Nova gibt die Informationen in Millimeter weiter. Da im Kelpy das LV individuell sortiert werden kann, sind Rundungen von Attributen innerhalb von Kelpy nicht möglich.
Auf Wunsch der Benutzer wurden Regeln erstellt, mit denen zusätzliche Rohrleitungskomponenten erzeugt werden können. Mit deren Länge wird deine gerundete Zahl erreicht.
Gibt es neutrale Dämmungen für öffentliche Ausschreibungen?
Ja, diese gibt es. Die Dämmungsspezifikationsnummern sind hierarchisch aufgebaut:
- Die ersten beiden Nummern: Herstellerneutrale Dämmung
- Die mittleren zwei Nummern: Auswahl eines Herstellers
- Die letzten zwei Nummern: Art der Umhüllung (Format: DXXXXUU)
Weitere Informationen findest du hier.

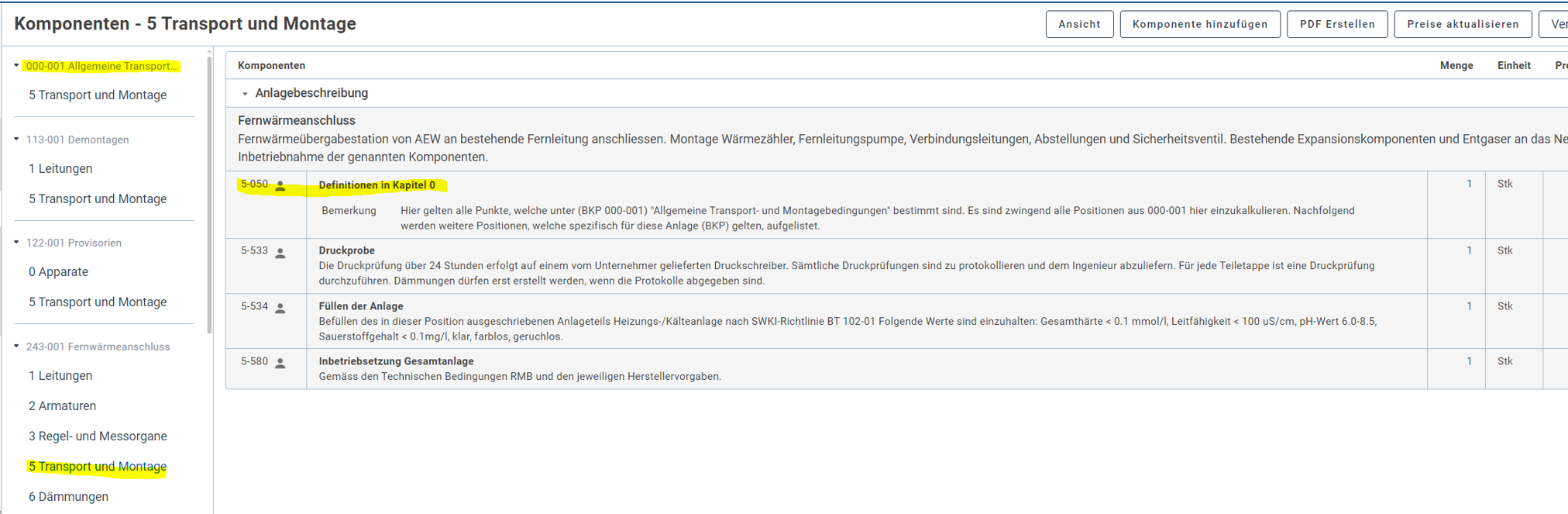

Wie erstellt man die Transport- und Montagepositionen?
Transport und Montage müssen für Lüftung und Heizung manuell erstellt werden:
-
Allgemeine Position erstellen:
- Für jede Ausschreibung wird eine 000-00x BKP-Anlage generiert
- Diese erhält den Namen "Allgemeine Transport- und Montagebedingungen"
- Hier werden alle Transport- und Montageblöcke erfasst, die für alle Anlagen der Ausschreibung gelten
- Option: Einzelne Blöcke erstellen oder einen der 4 vorgegebenen Standards nutzen
- Verfügbare Standards:
- 5-001 RMB Standard
- 5-002 RMB Standard laufender Betrieb
- 5-003 RMB Standard Umbau
- 5-004 RMB Standard Demontage
-
Referenzierung in einzelnen Anlagen:
- In den einzelnen Anlagen wird der Referenzblock 5-050 zur Anlage 000-00x eingefügt
- Dieser neue Block erhält die Bemerkung: "Hier gelten alle Punkte, welche unter (BKP 000-001) 'Allgemeine Transport- und Montagebedingungen' bestimmt sind. Es sind zwingend alle Positionen aus 000-001 hier einzukalkulieren. Nachfolgend werden weitere Positionen, welche spezifisch für diese Anlage (BKP) gelten, aufgelistet."
- In der Anlage werden dann nur noch spezielle, ausschliesslich für diese Anlage geltende Punkte hinzugefügt
FAQ Base | Transport und Montage
Meine Änderungen in Kelpy erscheinen nicht in Nova, trotz Autorun. Was kann ich tun?
Der Autorun funktioniert nur in eine Richtung: von Nova ins Kelpy. Der automatische Import von Kelpy ins Nova wird von Nova nicht zugelassen.
Vorgehen für den Abgleich:
- Für den Abgleich zwischen Kelpy und Nova muss ein manueller Import ins Nova erfolgen
- Der Import kann planweise erfolgen; nicht alle im Projekt verwendeten Pläne müssen angewählt werden
- Empfehlung: Führe diesen Abgleich täglich durch, mindestens aber wöchentlich für die aktiven Pläne
Siehe auch: CAD-Export-Workflow

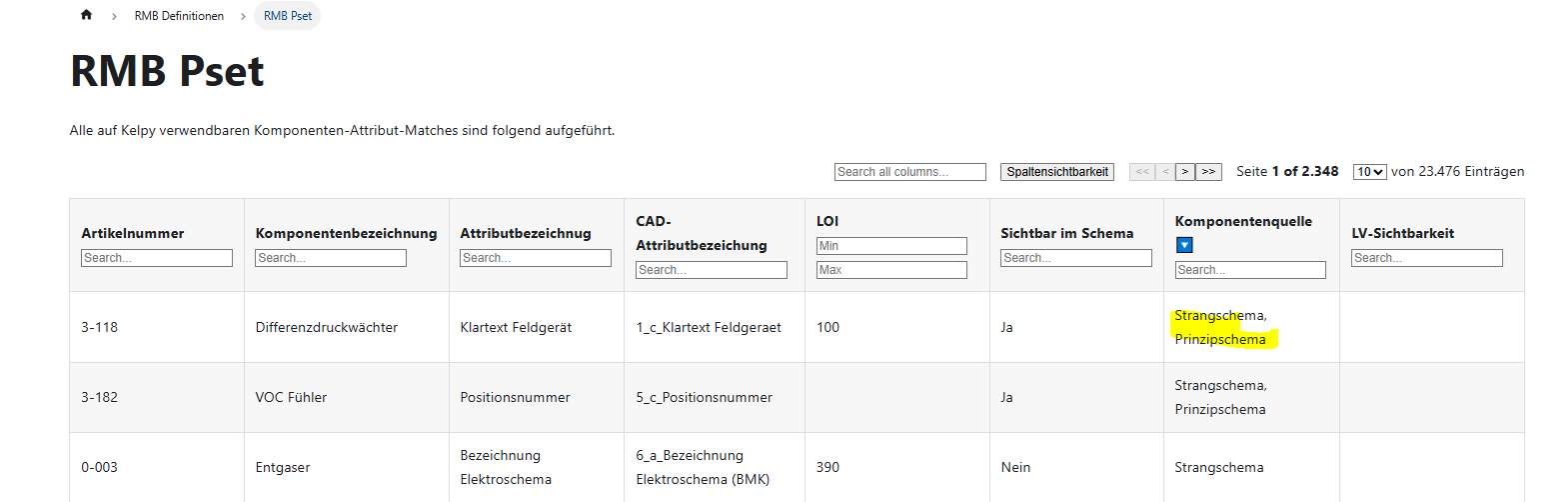

Meine in Nova abgefüllten Attribute werden nicht ins Kelpy importiert. Warum?
Es werden nur sehr wenige Attribute von Nova direkt ins Kelpy importiert. Die meisten Attribute sollen in Kelpy angereichert werden.
Wichtige Informationen:
- Unter RMB PSet kann man für jede Komponente und jedes Attribut nachschauen, wo die Quelle ist
- Aus dem CAD (Nova) werden nur Attribute mit den Quellen "Modell", "Strangschema" und "Prinzipschema" importiert
- Gibt es keinen Eintrag, ist die Quelle Kelpy und es wird kein Attribut importiert
- Ausnahme: Beim 1. Import eines Bauteils werden alle Attribute importiert. Dies ermöglicht den Import von alten Projekten (Details zum Erstimport)
FAQ Base | Attribut-Quellen
Wichtige Grundsätze:
- Wenn man im Nova Attribute von Hand abfüllt, ist es der falsche Workflow.
- Die aus Nova importieren Attribute sind Werte die Automatisch oder über Berechnungen von Nova vergeben werden.
- Ziel ist die Attribut-Anreicherung in Kelpy oder über die Excel-Schnittstelle.
Ich habe ein Bauteil in Nova gezeichnet und es erscheint nicht in Kelpy. Was kann ich tun?
Folgende Punkte sind in diesem Fall zu prüfen:

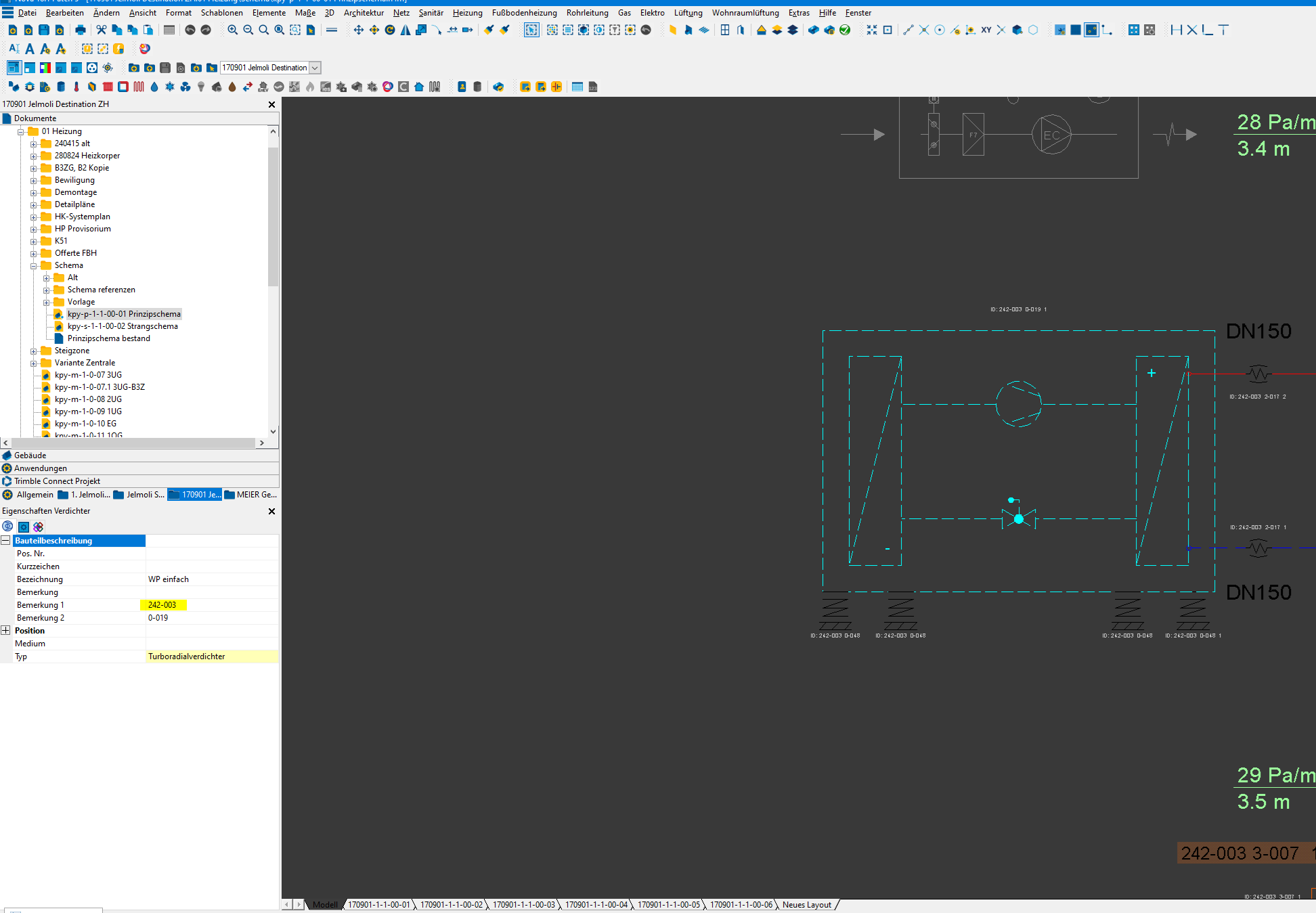

- Anlagennummer prüfen:
- Habe ich dem Bauteil eine korrekte Anlagennummer im Nova vergeben?
FAQ Base | Anlagennummer prüfen

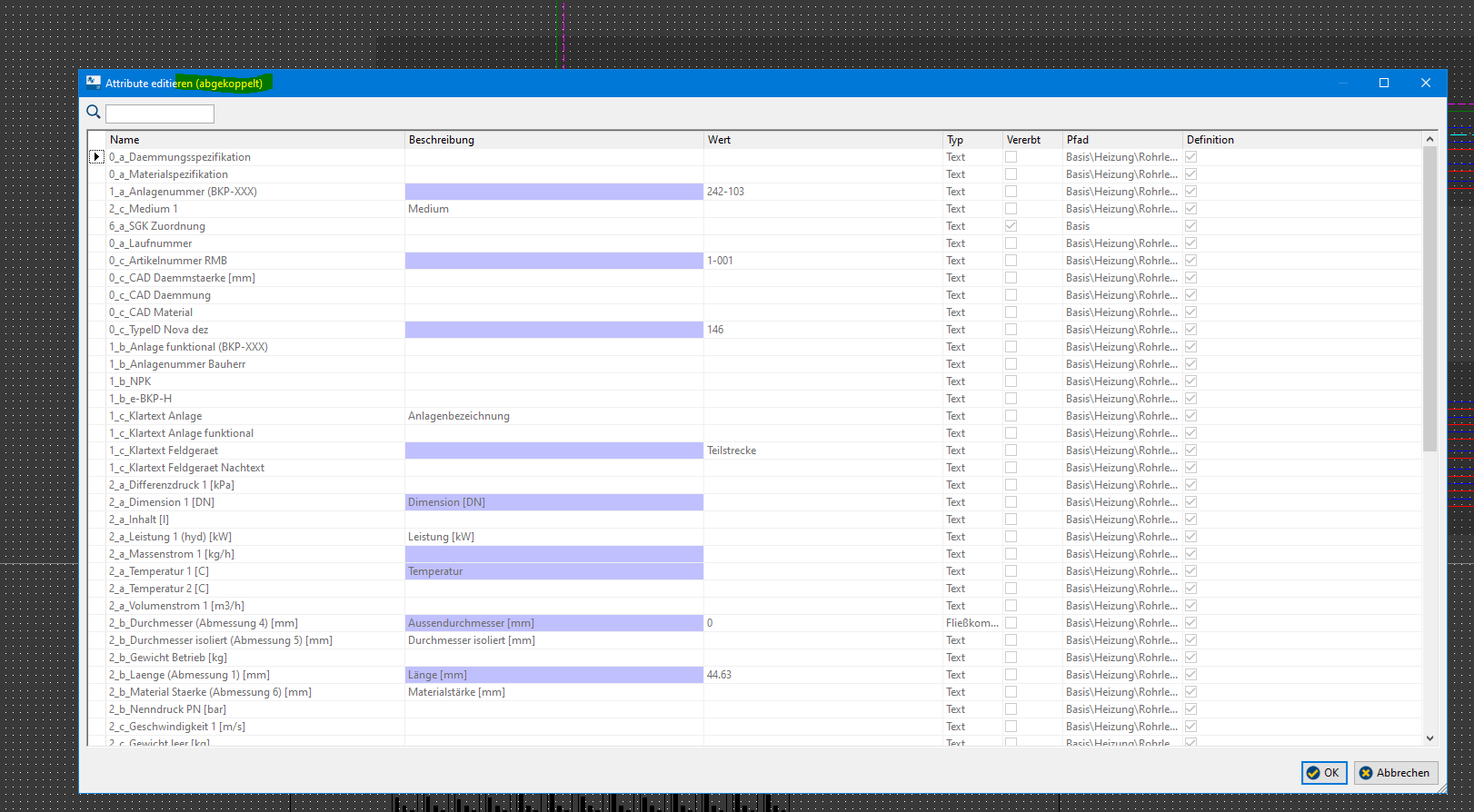

- Attribute prüfen:
- Sind die Attribute auf dem Plan aktiv?
- Gibt es Attribute auf dem Bauteil und ist es nicht abgekoppelt?
- Falls Attribute nicht sauber vorhanden sind, muss die Attributdefinition auf alle Pläne inklusive dem mit dem Bauteil aktiviert werden
- Siehe auch: Attribute definieren
FAQ Base | Attribute prüfen

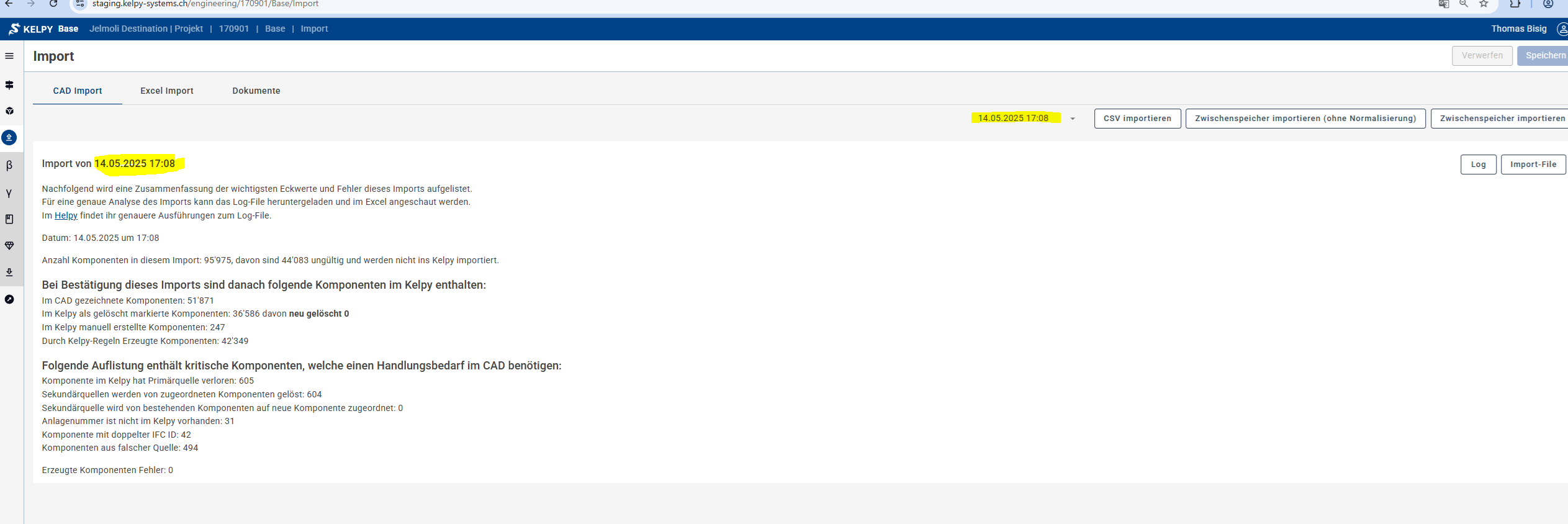

- Import prüfen:
- Gab es seit der Erstellung des Bauteils einen Import ins Kelpy?
FAQ Base | Import prüfen

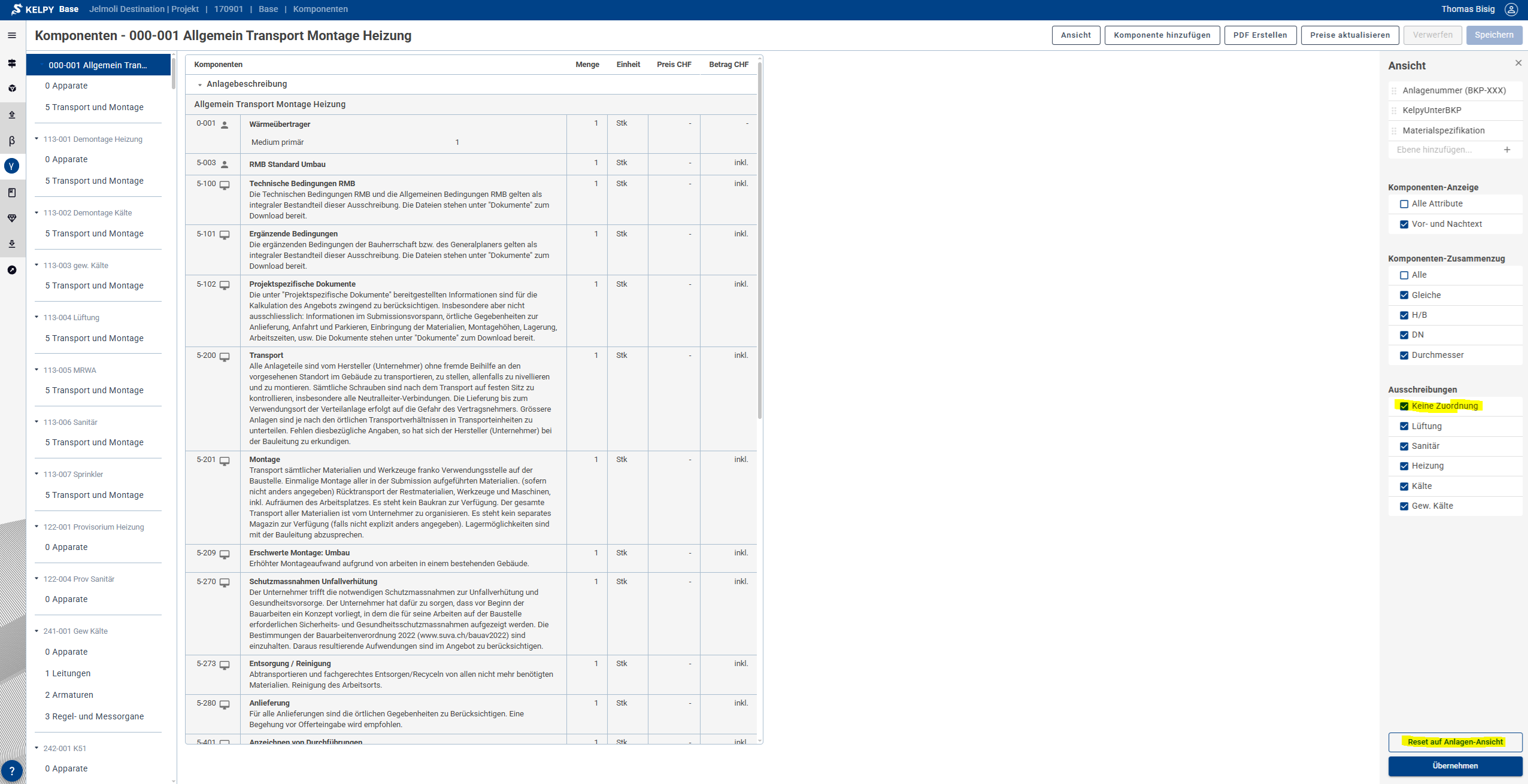

- Ansicht prüfen:
- In der Komponenten-Ansicht mit "Reset auf Anlage-Ansicht" sicherstellen, dass alle Bauteile angezeigt werden
- Wenn eine neue Anlage hinzugefügt, aber noch nicht der korrekten Ausschreibung zugeordnet wurde, erscheint das Bauteil unter "keine Zuordnung"
FAQ Base | Ansicht prüfen

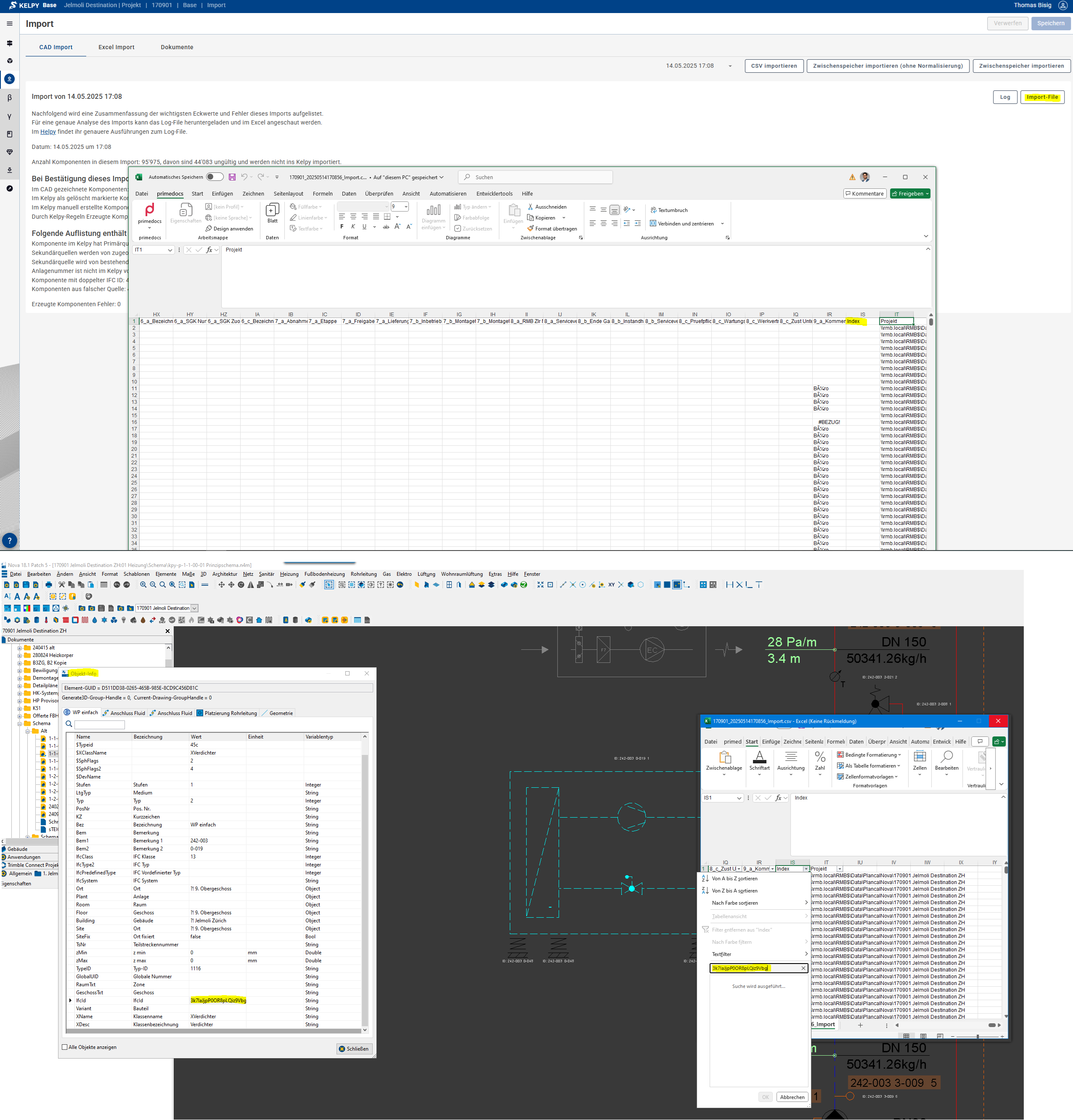

- Import-File prüfen:
- Das Import-File auf Kelpy öffnen und mit der Index-Nr. nachschauen, ob das Bauteil im Import enthalten ist
FAQ Base | Import-File prüfen
Falls das Bauteil nicht im Import enthalten ist:
- Wurde der Plan, in dem das Bauteil ist, auch wirklich exportiert? (Im Autorun muss der Plan mit "kpy-" bezeichnet sein, beim manuellen Import muss er angekreuzt werden)
- Wenn der obige Punkt eingehalten ist und es dennoch nicht im Import-File enthalten ist, sollte man sich an den internen oder externen Nova-Support wenden
Wenn das Bauteil im Import-File vorhanden ist:

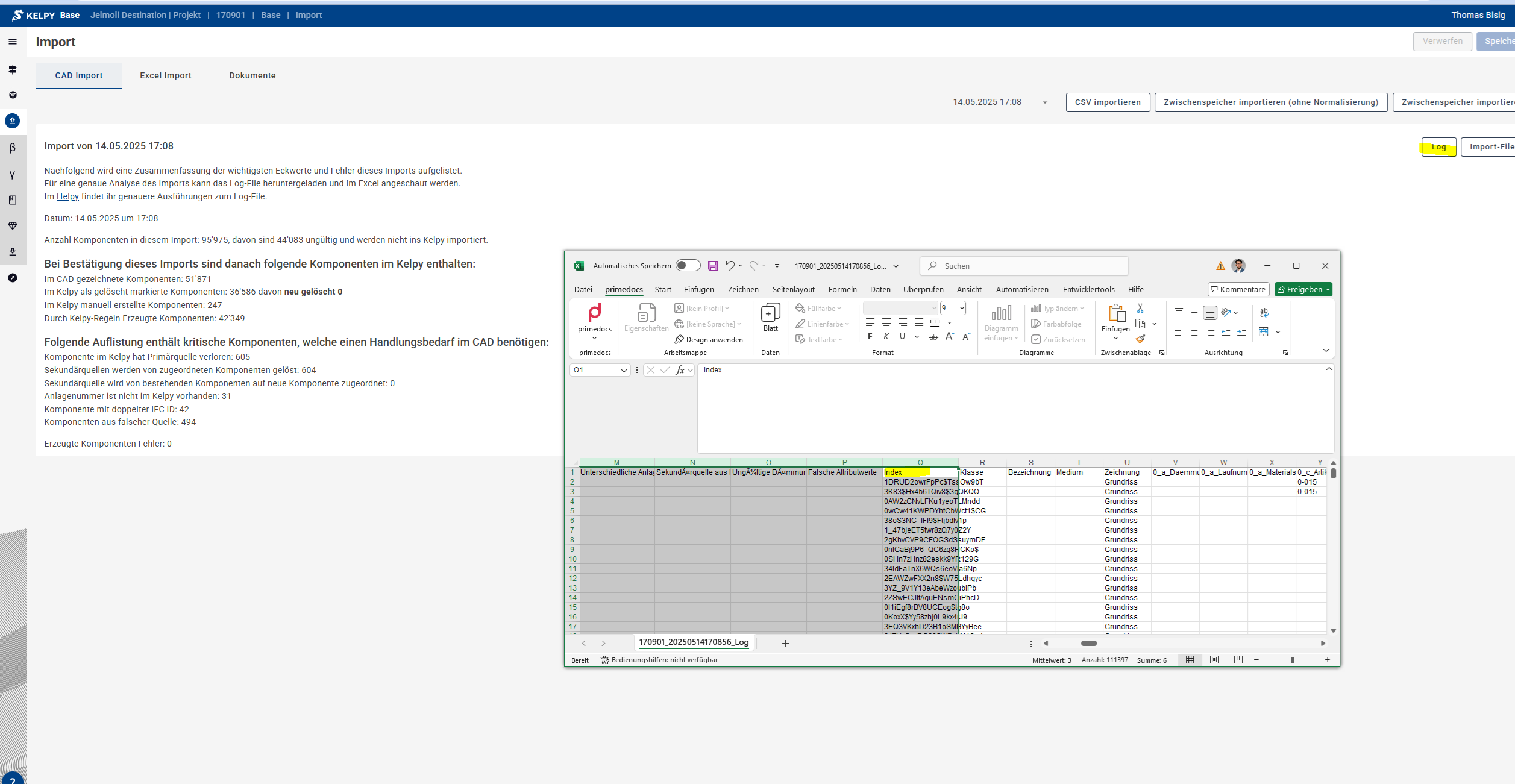

- Das Log-File prüfen, in dem alle Bauteile aufgelistet werden, die nicht ins Kelpy importiert werden
- Mit der Index-Nr. nach dem Bauteil suchen
- In den Spalten A-Q wird angegeben, warum der Import nicht erfolgt ist. Siehe auch: CAD-Log-File
Tipp: Häufige Fehlerquellen sind:
- Falsche Planbezeichnung (Strangschema / Prinzipschema muss im Zeichnugspfad / Zeichnungsnamen enthalten sein, sonst wird es als Modell behandelt)
- Doppelte RMB-ID, wenn man nicht wie vorgesehen mit Schablonenteilen gezeichnet hat sondern direkt auf dem Plan ein Bauteil von einem anderen «Neu» erstellt hat (Dabei werden die Attribut und Eigenschaftswerte kopiert, was in einer doppelten RMB ID endet)
FAQ Base | Fehlersuche Plan-Zuweisung
Sollte das Bauteil nach Prüfung aller obigen Punkte nicht im Logfile auffindbar sein, muss der Kelpy-Support beigezogen werden.
Plötzlich sind ganze Anlagen aus Kelpy verschwunden. Was kann ich tun?
Dies kann passieren, wenn bei einem Import nicht alle Pläne angewählt wurden. Der Fehler kann durch alle Projektmitarbeiter verursacht worden sein.
Prüfschritte:
-
Import-File prüfen:
- Kontrollieren, ob die fehlende Anlage im Import-File enthalten ist
- Ist sie nicht enthalten, wurde sie nicht aus Nova exportiert
-
Ausschreibungszuordnung prüfen:
- Prüfen, ob die Anlage einer neuen Ausschreibung hinzugefügt wurde
- Wenn man unter Komponenten eine benutzerdefinierte Ansicht angelegt hat, sieht man unter Umständen nur eine Ausschreibung
- Die Anlage kann "verschwinden", wenn sie einer anderen oder keiner Ausschreibung zugeordnet ist
Wie werden bauseits gelieferte Komponenten gehandhabt?
Wenn die Lieferung und Montage von Komponenten durch verschiedene Unternehmen erfolgt, stehen zwei Optionen zur Verfügung, wie diese im Leistungsverzeichnis zu erfassen sind. Beispiel: Feldgeräte werden vom MSR-Unternehmen geliefert, aber vom Submittenten (z.B. Heizungsunternehmer) montiert.

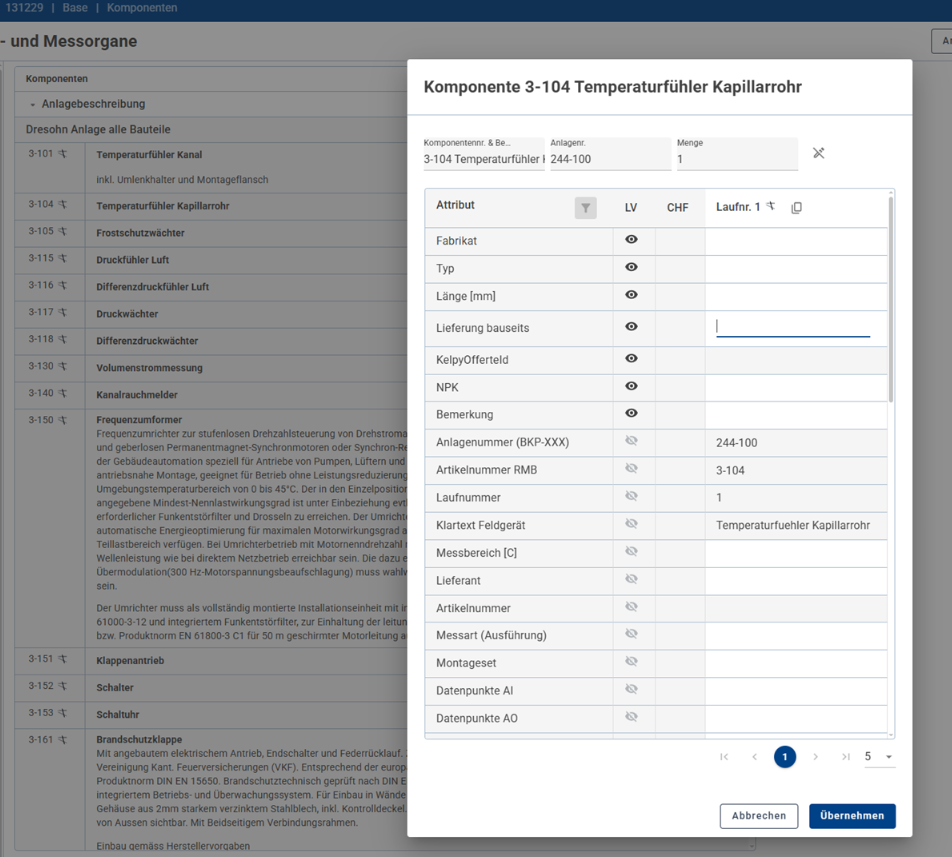

Vorgehen: Alle betroffenen Komponenten erhalten beim Attribut "Lieferung bauseits" einen entsprechenden Text, damit dem Submittenten klar ist, dass er die Lieferung nicht kalkulieren muss.
FAQ Base | Lieferung bauseits
Textempfehlung Option 1 (empfohlen): "Die Lieferung des Feldgeräts erfolgt durch das MSRL-Unternehmen. In dieser Position ist die Montage und Beschriftung der Feldgeräte einzukalkulieren."
Textempfehlung Option 2: "Die Lieferung des Feldgeräts erfolgt durch das MSRL-Unternehmen. Für die Lieferung sind 0 CHF einzurechnen."

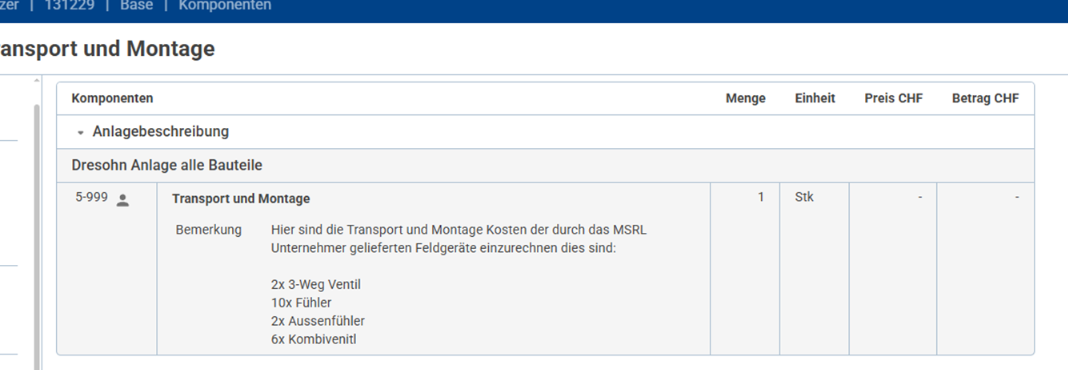

Zusätzlich bei Option 2: Die Transport- und Montagekosten sind in der Unter-BKP 5 "Transport und Montage" einzurechnen. Dafür ist in der Unter-BKP 5 der Anlage eine Position 5-999 "Transport und Montage" zu erfassen, in welcher die Montage der Feldgeräte aufgelistet wird.
FAQ Base | Montageposition
